电路基础练习题(五)
时间:2018-05-25   来源:未知
电路基础练习题(五)
41.下图所示电路中,电压UAB=10V,IS=1A当电压源US单独作用时,电压UAB将()。
A. 变大                      B. 为零                      C. 不变

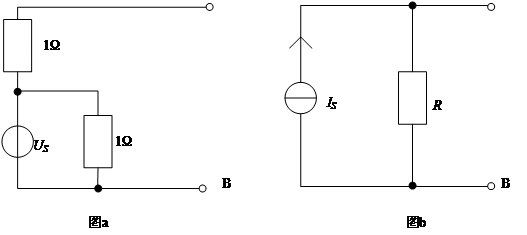

42.已知下图中的US=2V。用图b所示的等效电流源代替图a所示的电路,该等效电流源的参数为()。
A. IS=1A,R=2Ω       B. IS=1A,R=1Ω       C. IS=2A,R=1Ω

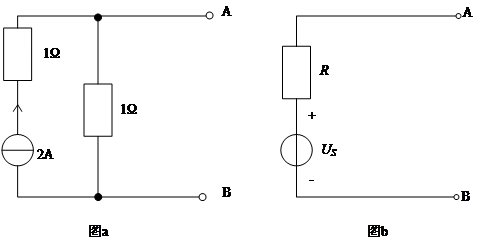

43.把图a所示的电路用图b所示的等效电压源代替,该等效电压源的参数为()。
A. US=1V,R=2Ω     B. US=2V,R=1Ω     C. US=2V,R=0.5Ω

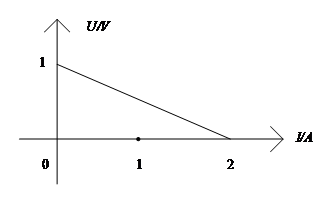

44.实验测得某有源二端线性网络在关联参考方向下的外特性曲线如图所示,则它的戴维宁等效电压源的参数US和R0分别为()。
A. 2V,1Ω                 B. 1V,0.5Ω              C. -1V,2Ω

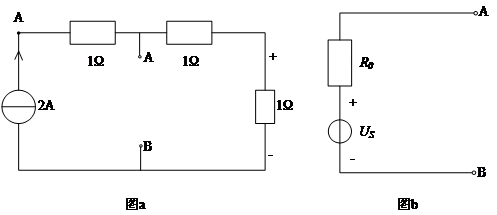

45.某一有源二端线性网络如图a所示,它的戴维宁等效电压源如图b所示,其中US值为()。
A. 6V                          B. 4V                          C. 2V

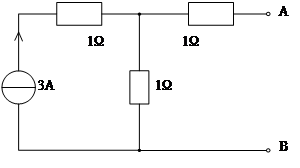

46.下图所示为一有源二端线性网络,它的戴维宁等效电压源的内阻R0为()。
A. 3Ω                          B. 2Ω                          C. 1.5Ω

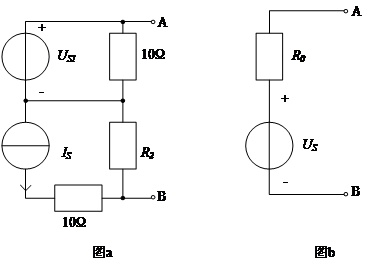

47.图a的等效电压源电路如图b所示,已知图b中的R0=5Ω,则图a中R2的值为()。
A. 5Ω                          B. 10Ω                        C. 条件不足不能确定

48.实验测得某有源二端线性网络的开路电压为6V,短路电流为2A。当外接电阻为3Ω时,其端电压U为()。
A. 3V                          B. 2V                          C. 1V

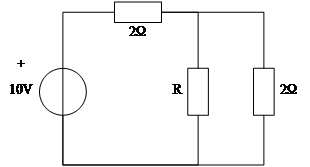

49.如图所示的电路中,电阻R可变。电阻R=()可获得最大功率为

A. 1Ω                          B. 2Ω                          C. 3Ω                          D. 4Ω
50.下列关于最大功率传输定理正确的是()。
A. 直流含源二端网络向负载供电,当负载电阻与电源内阻相等时,负载获得最大功率
B. 负载获得的最大功率大于50%
C. 所获得的最大功率为Us2/2R
