 电路基础练习题(三)
21.下图所示族独立直流电源的外特性曲线,其中理想电压源的外特性曲线是()。

A. a图                        B. b图                        C. c图                         D. 都不是
22..下图所示为一族独立直流电源的外特性曲线,其中理想电流源的外特性曲线是()。

A. a图                        B. b图                        C. c图                         D. 都不是
23.下图所示电路中,当增加时,电压U2将()。
A. 变大                      B. 变小                      C. 不变

24.下图所示电路中,当R1增加时,电流I2将()。
A. 变大                      B. 变小                      C. 不变

25.把下图a所示的电路改为图b的电路,其负载电流I1和I2将()。
A. 增大                      B. 不变                      C. 减小

26.把图a所示的电路改为图b的电路;其负载电流I1和I2将()。
A. 增大                      B. 不变                      C. 减小

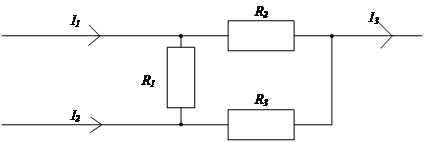

27.在下图所示电路中,已知电流I1==1A,13=-2A,则电流12为()。
A. -3A                         B. -1A                         C. 3A

28.在下图所示电路中,已知:US=10V,I1=-4A,I2=1A。电流I3为()。
A. 1A                          B. 2A                          C. 3A

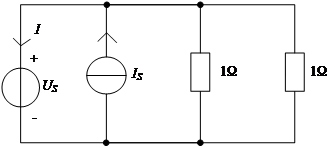

29.在下图所示电路中,已知:US=2V,IS=2A。电流I为()。
A. -2A                         B. -2A                         C. -4A

30.如图所示电路中A、B两点间的等效电阻与电路中的RL相等,则RL为()。
A. 40Ω                        B. 30Ω                        C. 20Ω
